Bouton d'un micro-onde

Pierre-Yves Burgi • 23 Dicembre 2021
modèle 3D du bouton

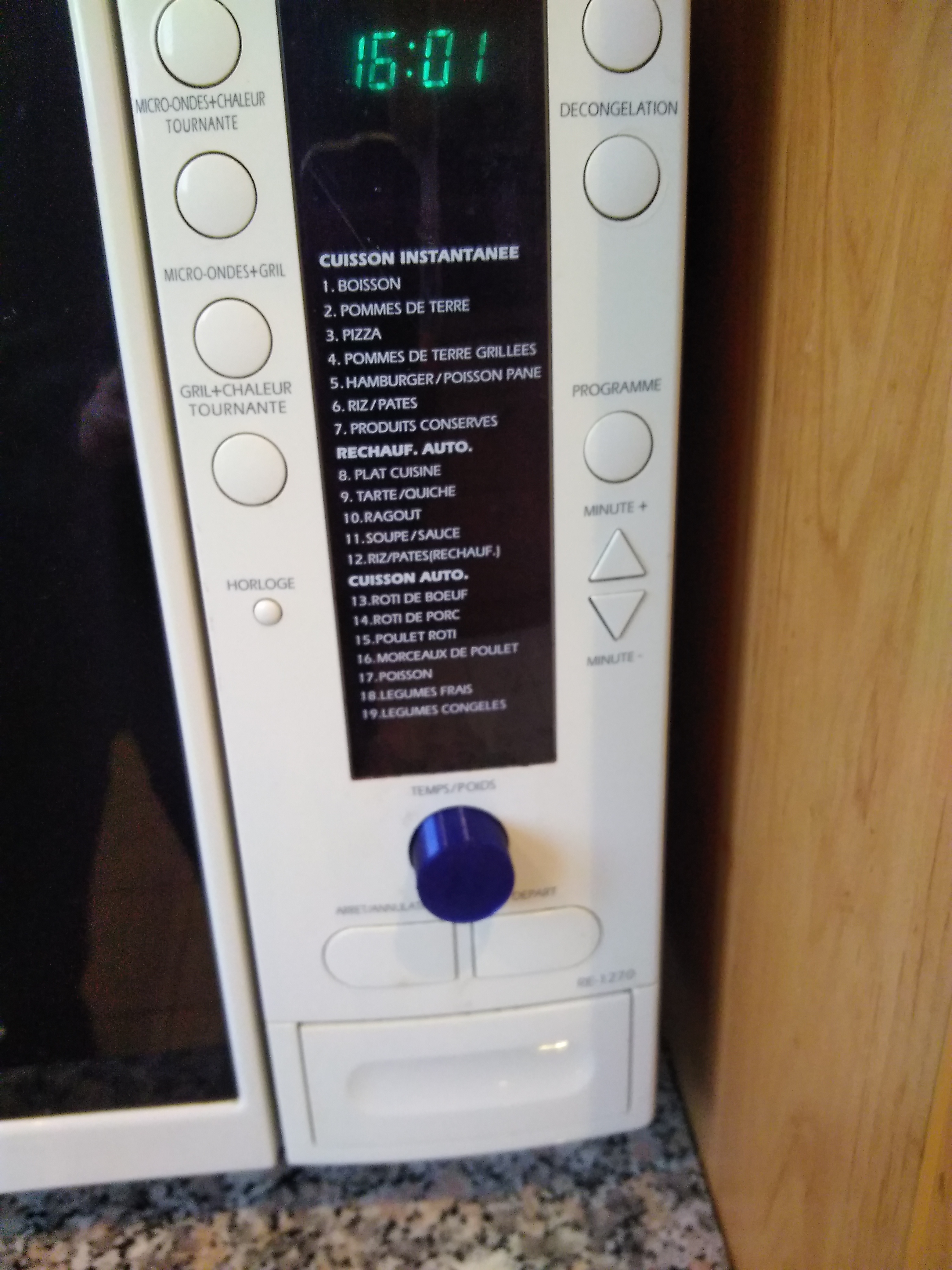

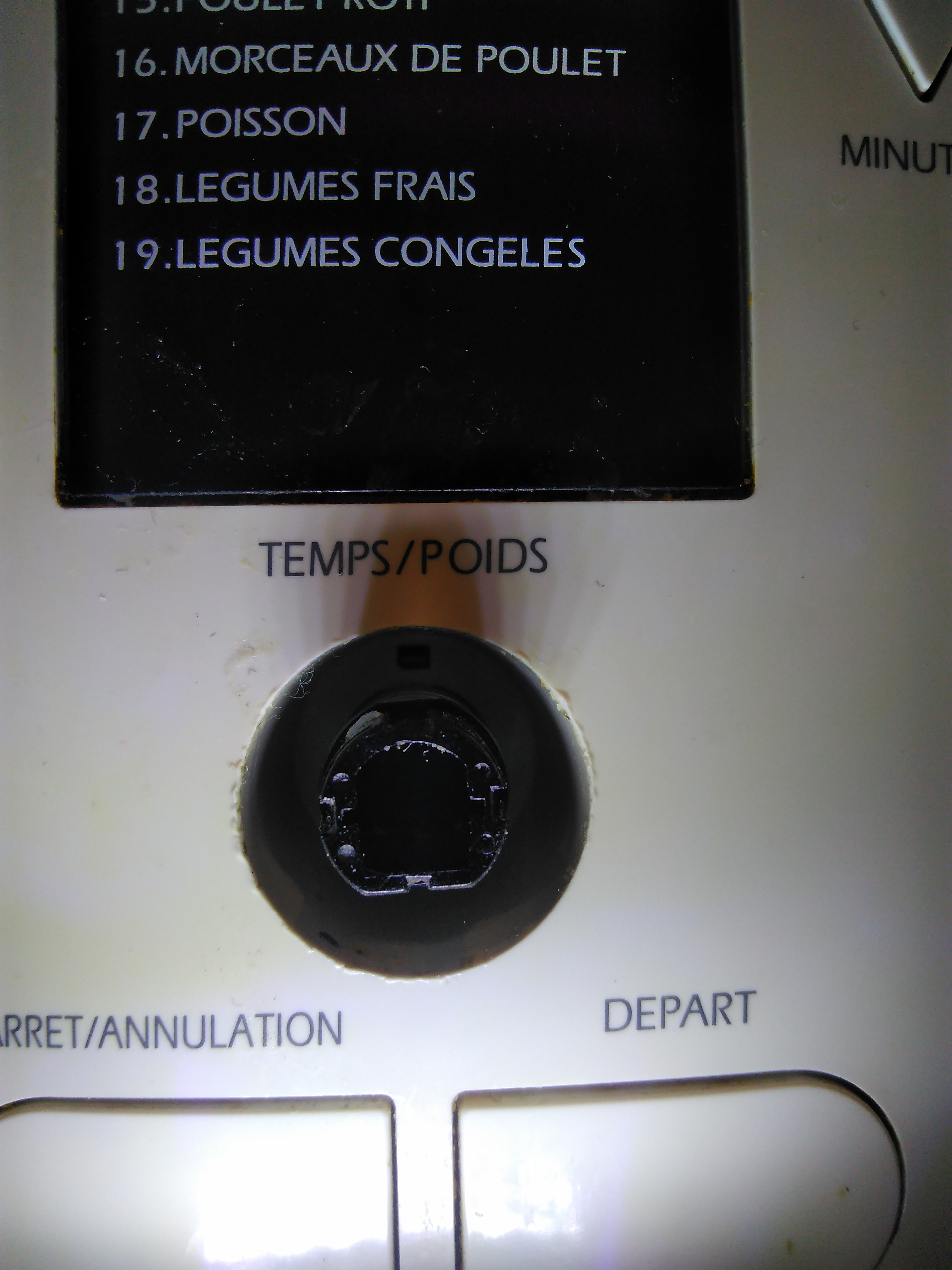

Conception d'un bouton de micro-onde. Pour qu'il ne glisse pas quand on tourne le bouton, il y a une asymétrie (côté plat à l’intérieur).

Code OpenSCAD:

union() {
    translate([-4,-6.65,-8.5])
    cube([8.,1.2,19],false);

 difference() {
    translate([0,0,1])
    cylinder(  19, d=24.0, center=true);
    cylinder(  19, d=13.1, center=true);
    translate([-4,-6.,-6.6])
    cube([8,1,15],false);
 }
}
